Звуковой тракт

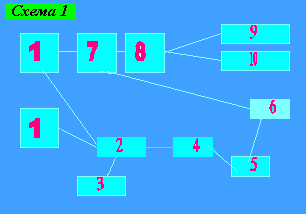

На схеме 1 представлена идеальная схема построения звукового тракта , где

1 - Источник звука

2 - Микшер

3 - Монитор

4 - Эквалайзер

5 - Компрессор (лимитер)

6 - Кроссовер

7 - Усилитель

8 -Акустическая система

9 - HI ( Сатилиты)

10 - LOW (Саббуфера)



 Важными особенностями такой схемы является:

1. Расположение компонентов должно быть именно в таком порядке, как показано на схеме.

2. Сигнал до компрессора не усиливается.

3. Построение компонентов идёт по такой схеме:

Источники  звука-Микшер-Эквалайзер-Компрессор-Лимитер-Кроссовер-Усилитель-Акустическая система.

причем также к микшеру подсоединяется монитор, а акустическая система делится на два компонента HI и LOW.

4. Включение приборов: сначало все приборы обработки звука, а потом усилитель. Выключение в обратном порядке.

Назначение компонентов идеальной схемы:

1. Источники звука - для воспроизведения сигнала (Cd - проигрыватель; Виниловый проигрыватель; Магнитофон)
2. Dj Микшер - для сведения композиций.
3. Монитор -даёт возможность слышать Dj`ю музыку из зала без задержки. (Примером может служит обычная колонка от музыкального центра)
4. Эквалайзер - для обработки звука.
5. Компрессор - для усиления сигнала (до компрессора сигнал не усиленный)
6. Лимитер - для предохранения колонок от перегрузки.
7. Кроссовер - для деления сигнала (на HI и LOW)
8. Усилитель - для усиления сигнала для акустических систем.
9. Акустические системы - для воспроизведения конечного сигнала.
10. HI - для воспроизведения верхов.
11. LOW -для воспроизведения низов.
