Звуковые пульты (Микшеры)

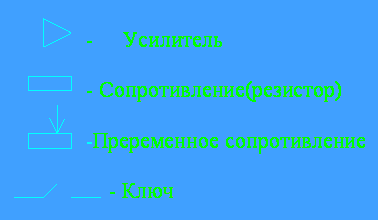

Обозначения:











На схеме 2 представлена простейшая электрическая схема пульта; на схеме 3 структурная схема одной линейки где:

Gane – движок регулировки входного уровня

Bч – движок регулировки верхних частот

Сч – движок регулировки средних частот

Нч – движок регулировки низких частот

Pan – Panorama (баланс)

Сн1 – прослушка

Fader – Fader

A на схеме 4 структурная схема движка Master.

Отличие профессионального Dj’ского пульта от концертного:

1. На Dj’ском пульте мало уделяется обработке звука
2. Наличие функции Кроссфэйдера
3. Деление каналов на Phone и Line.
4. Dj’ский пульт предназначен в основном для сведения композиций.



На Dj’ском пульте имеются движки регулировки входного (Gane) и выходного (Master) уровня, движок регулировки Monitor’a (который представляет собой отдельный усилитель) и движок регулировки наушников.

Также имеются выходы Boot, который используется для подключения в пульт Monitor’a; выход Amp, который используется для Master’a и выход Rec (для записи).

Функции каналов Phone и Line:

Phone – используется для подключения винилового проигрывателя, т.к виниловый проигрыватель требует отдельного усилителя(При включении других устройств канал может сгореть).

Line – используется для подключения таких устройств, как Сd проигрыватель, Md проигрыватель, и т.д.(При подключении винилового проигрывателя звук будет очень слабый).

Функция движка Кроссфэйдера:

Кроссфэйдер используется для плавного сведения двух каналов.
